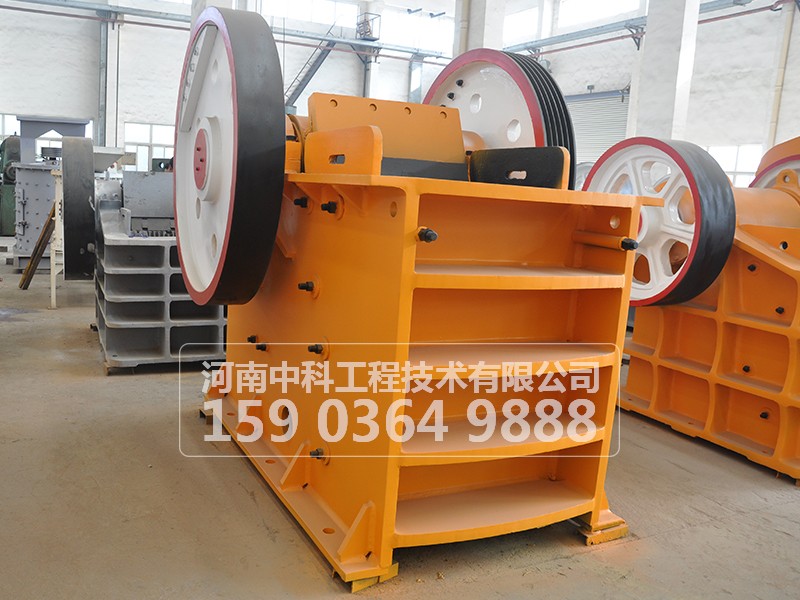

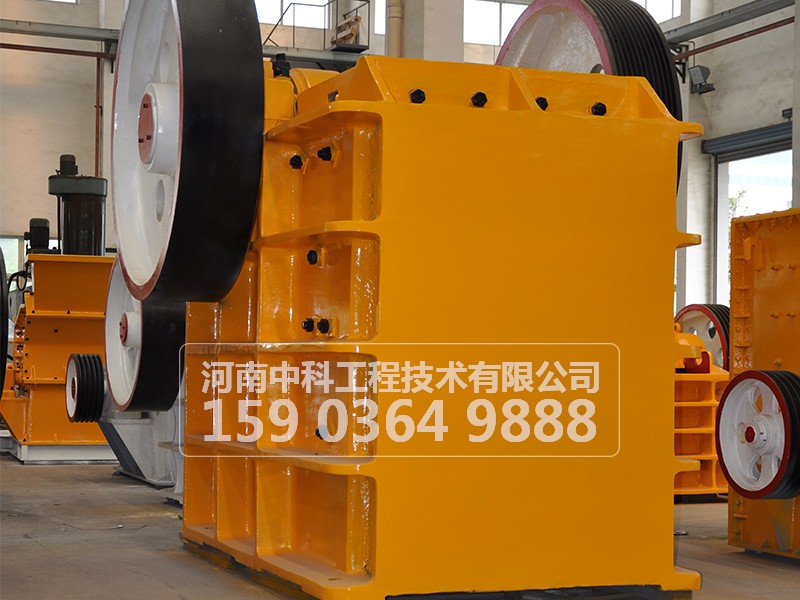

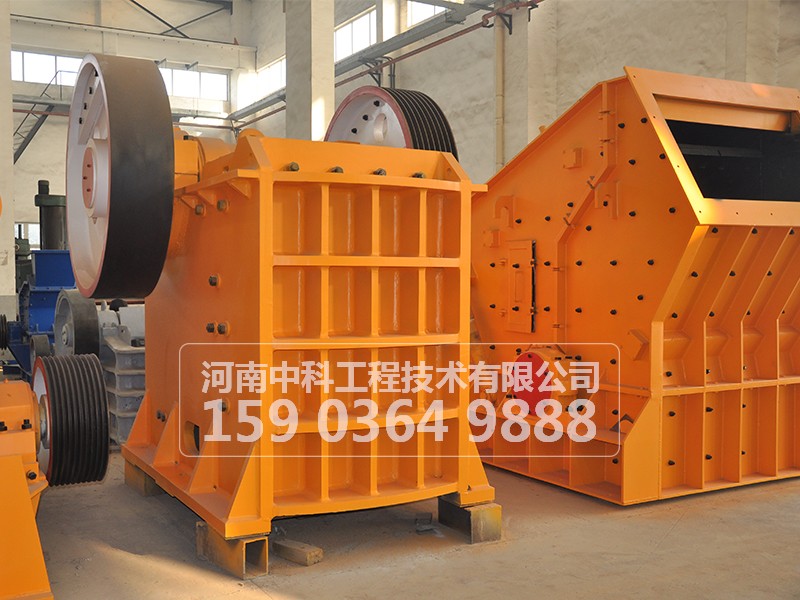

顎式破碎機主要由機座、偏心軸、顎板、連桿、調節機構與閉鎖彈簧等部分組成。

鄂式破碎機用途和使用范圍
　　1、 該系列破碎機主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門作中碎和細碎各種中硬礦石和巖石用。
　　2、 該系列破碎機 適宜于破碎抗壓強度不高于300MPa（兆帕）的各種軟硬礦石，被破碎物料的 塊度不得大于技術參數表所規定
　　該系列鄂式破碎機工作方式為曲動擠壓型，其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。
鄂式破碎機規格與性能參數表

型 號 Model	進料口尺寸 Feed opening size (mm)	進料粒度 Max feed size (mm)	排料口調整范圍 Adjustment range of outlet (mm)	處理能力 Capacity (t/h)	配用電機功率 Motor power(kw)	重量 Weight (t)	外形尺寸 Overall dimension (L×W×H) (mm)
PE-150×250	150×250	125	10-40	1-3	5.5	0.8	720×660×850
PE-250×400	400×250	210	20-60	5-20	15	2.8	1300×1090×1270
PE-400×600	400×600	340	40-100	16-60	30	7	1730× 1730×1630
PE-500×750	500×750	425	50-100	40-80	55	12.5	1980×2080×1870
PE-600×900	600×900	500	65-140	50-150	75	17	2190×2206×2300
PE-750×1060	750×1060	630	80-160	110-260	90	30	2660×2430×2800
PE-900×1200	900×1200	750	95-165	220-450	110	52	3380×2870×3330
PE-1000×1200	1000×1200	850	150-265	220-550	110	54	3480×2876×3330
PE-1200×1500	1200×1500	1020	190-300	400-800	160	100.9	4200×3300×3500
PE-1500×1800	1500×1800	1100	220-350	450-900	355	123	5300×4700×4300
PEX-150×750	150×750	120	18-48	5-20	15	3.8	1200×1530×1060
PEX-250×750	250×750	210	25-60	13-35	30	5	1380×1750×1540
PEX-250×1000	250×1000	210	25-60	16-50	37	7	1560×1950×1390
PEX-250×1200	250×1200	210	25-60	20-65	37	8	2140×1660×1500
PEX-300×1300	300×1300	250	20-90	20-90	55	12	2720×1950×1600
